1. 範圍
ISO 105 的這一部分規定了測定所有紡織品的色彩耐受性的方法。

2. 原則
與相鄰織物接觸的紡織品樣本在兩種不同的含有組胺酸的溶液中進行處理，瀝乾並在測試裝置中在指定壓力下放置在兩個板之間。將樣品和相鄰織物分開乾燥。透過與灰階比較或儀器評估每個樣本的顏色變化和相鄰織物的染色。

3. 儀器及材料
3.1 試驗裝置，每個裝置由不銹鋼框架組成，框架內緊密安裝有質量約為 5 kg 的重物和 60 mm × 115 mm 的底座，以便能夠承受（12.5±0.9）kPa 的壓力。 (40 ± 2) mm × (100 ± 2) mm 的測試樣本，放置在尺寸約60 mm × 115 mm × 1.5 mm 的玻璃或丙烯酸樹脂板之間。測試裝置的結構應使得，如果在測試過程中移除配重件，壓力保持不變。
如果複合樣本的尺寸與 (40 ± 2) mm × (100 ± 2) mm 不同，則所使用的配重件應滿足 (12.5 ± 0.9) kPa 的標稱壓力。
可以使用其他設備，只要獲得等效結果即可。
3.2 烘箱，維持在（37±2）℃。
3.3 鹼性溶液，新鮮配製，使用符合 ISO 3696 的 3 級水，每公升含有：
— 0.5 g L-組胺酸一鹽酸鹽一水合物 (C6H9O2N3·HCl·H2O)；
— 5克氯化鈉（NaCl）；
以及
— 5 g 正磷酸氫二鈉十二水合物 (Na2HPO4·12H2O) 或 iTeh 標準預覽
— 2.5 克二水合正磷酸氫二鈉 (Na2HPO·2H2O)。
用 0.1 mol/l 氫氧化鈉溶液將溶液調節至 pH 8 (±0.2)。

3.4 酸溶液，新鮮配製，使用符合 ISO 3696 標準的 3 級水，每公升含有：
— 0.5 g L-組胺酸一鹽酸鹽一水合物（C6H9O2N3·HCl·H2O）；
— 5克氯化鈉（NaCl）；
— 2.2 克二水合正磷酸二氫鈉 (NaH2PO4·2H2O)。
用 0.1 mol/l 氫氧化鈉溶液將溶液調節至 pH 5.5 (±0.2)。

3.5 鄰近織物（參見 ISO 105-A01）。任何一個：
3.5.1 符合 ISO 105-F10 的多纖維貼襯布料。
3.5.2 兩塊單纖維鄰接織物，符合ISO 105-F01至F06中所選的相關文件。
相鄰織物中的一塊應由與待測紡織品相同種類的纖維製成，或者在混紡的情況下主要由相同種類的纖維製成，第二塊織物應由表1 中所示的纖維製成，或是混紡，是次要的纖維種類，或另有規定。
3.5.3 如有需要，可使用不可染色的織物（例如聚丙烯）。
3.6 用於評估顏色變化的灰度，符合 ISO 105-A02。
3.7 用於評估沾色的灰度，符合 ISO 105-A03。
3.8 分光光度計或比色計，用於評估顏色和染色的變化，符合 ISO 105-A04 和 ISO 105-A05。
3.9 一組 11 個玻璃或壓克力樹脂板

4. 測試樣品
4.1 若待測紡織品是織物，則
a) 將尺寸為(40 ± 2) mm × (100 ± 2) mm 的樣品附著到一塊多纖維相鄰織物(4.5.1) 上，尺寸也為(40 ± 2) mm × (100 ± 2) mm，沿著短邊之一縫合，使多纖維織物靠近樣本的表面；或者
b) 在兩個單纖維相鄰織物（4.5.2）之間附加一個尺寸為（40±2）mm×（100±2）mm的樣品，尺寸也為（40±2）mm×（100± 2）mm，沿著較短的一側縫合。

4.2 當測試紗線或鬆散纖維時，取紗線或鬆散纖維的質量約等於相鄰織物總質量的一半，且
a) 將其放置在一塊（40±2）mm ×（100±2）mm 多纖維織物（4.5.1）和一塊（40±2）mm ×（100±2）mm 不可染色織物之間織物（ 4.5.3）並沿著所有四個側面縫合它們（參見ISO 105-A01:2010，第10.3 款，「複合樣本的製備」）；或者
b) 將其放置在兩塊規定的單纖維織物（4.5.2）的每塊（40±2）mm ×（100±2）mm 之間，並沿所有四個邊縫合。

5. 流程
5.1 將複合試體平穩地平放在平底皿中，並用鹼性溶液（3.3）覆蓋。將複合樣品在 pH 8 (±0.2) 的溶液中以大約 50:1 的浴比徹底潤濕，並使其在室溫下在溶液中保留 30 分鐘。時不時地按壓並移動它，以確保酒液的滲透良好且均勻。倒掉溶液並擦去兩根玻璃棒之間樣本上多餘的液體。
將複合樣品放置在兩塊玻璃或丙烯酸樹脂板之間（見 3.9），標稱壓力為（12.5±0.9）kPa，並放置在已預熱至試驗溫度的試驗裝置（3.1）中。
透過相同的程序，將複合樣本在 pH 值達到 5,5 (±0,2) (3.4) 的酸性溶液中潤濕，然後在單獨的預熱測試裝置中進行測試。
注意：最多可在一台測試設備中同時測試 10 個測試樣本，每個測試樣本與下一個測試樣本之間由一塊板隔開。如果製備的樣品少於 10 個，則仍必須使用所有 11 個板來維持正確的標稱壓力。

5.2 將含有複合樣本的測試裝置放入（37±2）℃的烘箱（3.2）中 4 小時，放置時使測試樣本處於水平位置或垂直位置。

5.3 打開每個複合樣本（必要時，除短邊之一外，將縫合線斷開）並將其懸掛在溫度不超過 60°C 的空氣中乾燥，兩個或三個部分僅在縫合線。

5.4 透過與灰階（3.6 和 3.7）比較或透過儀器（見 ISO 105-A04 和 ISO 105-A05）評估每個樣本的顏色變化和相鄰織物的染色。
在許多情況下，纖維素纖維用含銅的直接染料染色，或用銅鹽處理後，規定的測試和自然排汗導致銅從染色中去除。這可能會導致耐光、耐汗色牢度發生顯著變化

6. 測試報告
測試報告應包括以下資訊：
a) 引用 ISO 105 (ISO 105-E04:2013) 的本部分；
b) 辨識測試樣品所需的所有詳細資訊；

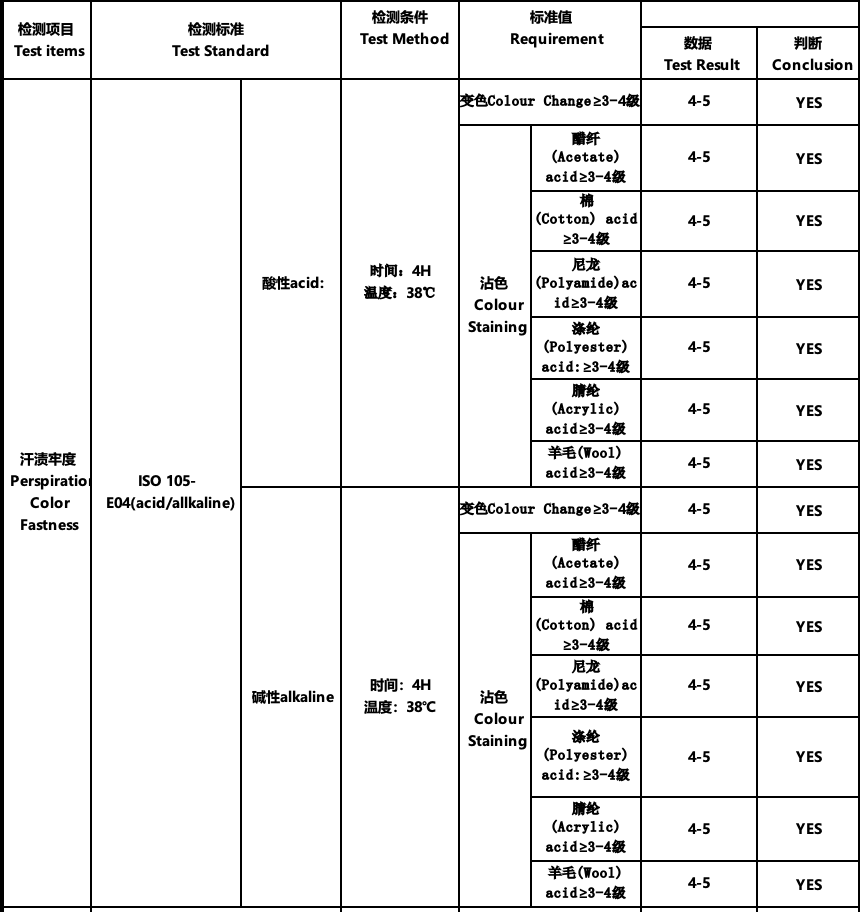

c) 每種溶液中樣品顏色變化的數字灰階等級；
d) 若使用單纖維鄰接織物，則所用每種鄰接織物沾污的數位灰階等級；
e) 如果使用多纖維鄰接織物，則多纖維鄰接織物中每種類型纖維染色的數值灰階等級和/或儀器評估，以及多纖維鄰接織物的類型
f) 所使用的選項。
